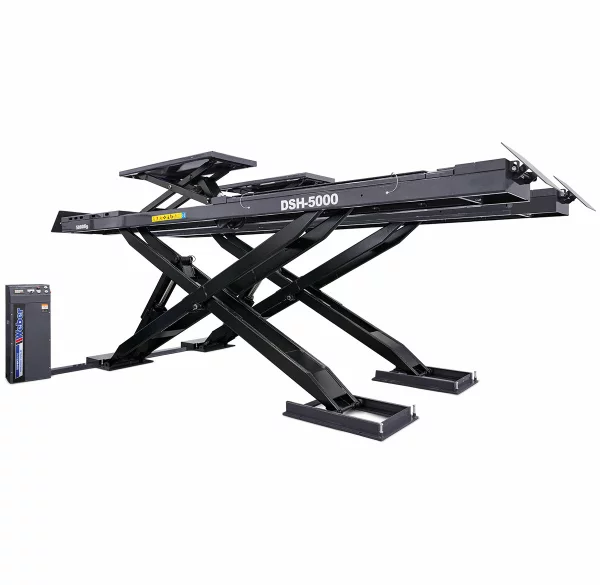

Elektrohydraulische Scherenhebebühne für die Achsvermessung
- elektrohydraulische Scherenbühne
- für bodenebenen Einbau ausgelegt (Überflurmontage mit optionalen Auffahrrampen möglich)

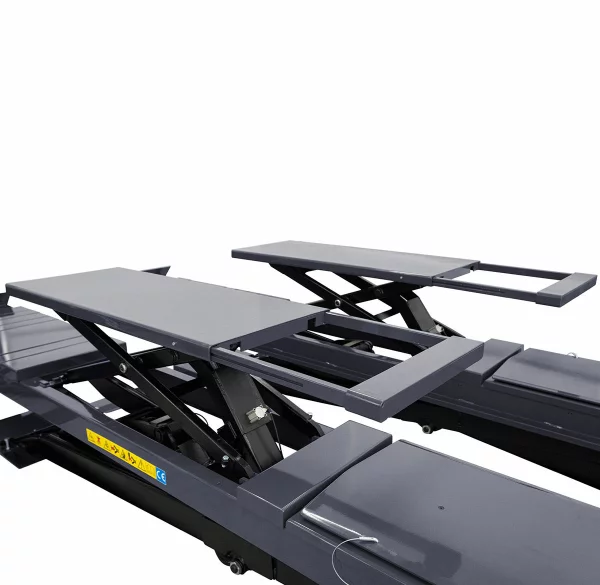

- fahrbahneben integrierter Radfreiheber

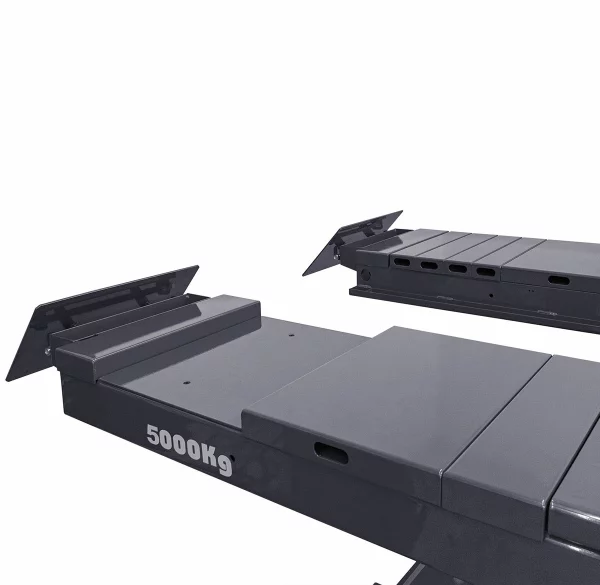

- Aussparungen für Drehteller vorne, variabel entnehmbar
- manuell arretierbare Schiebeplatten hinten
- keine starre Verbindung zwischen den Scherensektionen
- Sicherheits- und Überlastventile in den Hydrauliksystemen
- elektronische Gleichlaufüberwachung

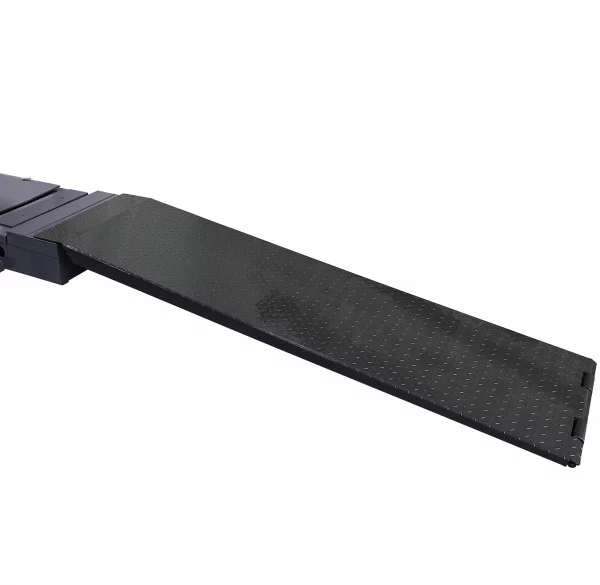

- Auffahrrampen als Abrollsicherung am hinteren Fahrbahnende
- selbsttätige mechanische Sicherungsklinken mit pneumatischer Entriegelung
- verschleißarme Lagerung der Scherengelenke

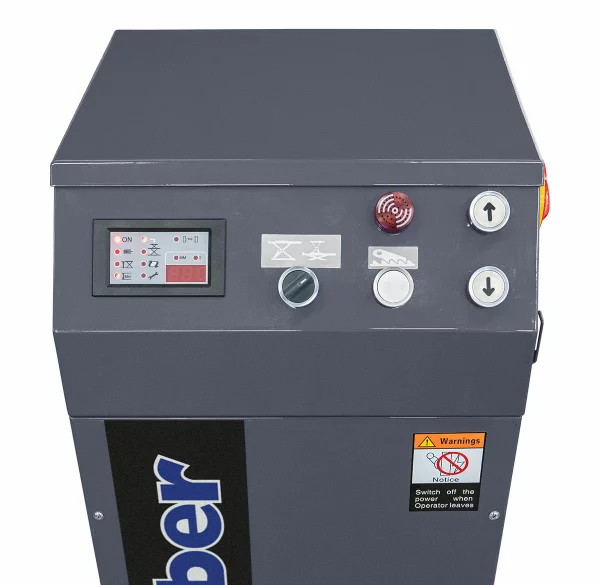

- variabel aufstellbares Bedienelement
- absolute Türfreiheit
- Verkürzung der Fahrschienen um 300 mm möglich

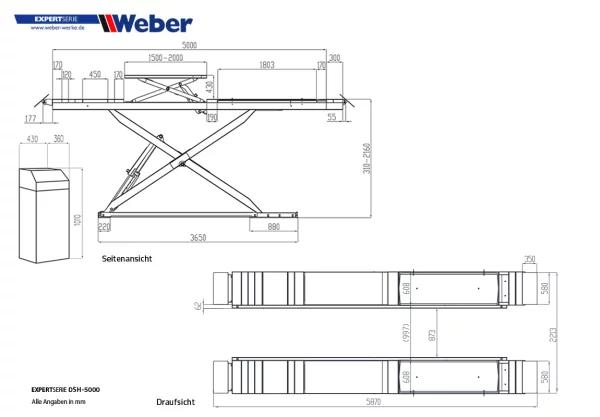

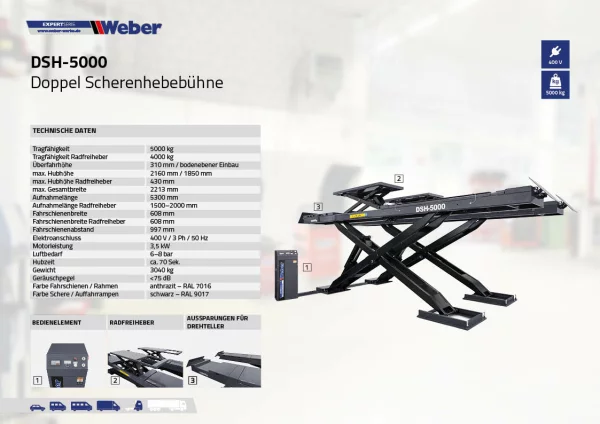

TECHNISCHE DATEN |
|
| Überfahrhöhe | 310 mm / bodenebener Einbau |
| Tragfähigkeit | 5000 kg |
| Aufnahmelänge | 5300 mm |
| Fahrschienenbreite | 608 mm |
| Fahrschienenabstand | 997 mm |
| Luftbedarf | 6-8 bar |
| Farbe Fahrschienen / Rahmen | anthrazit – RAL 7016 |
| Farbe Schere / Auffahrrampen | schwarz – RAL 9017 |
| Geräuschpegel | <75 dB |
| Motorleistung | 3,5 kW |
| Elektroanschluss | 400 V / 3 Ph / 50 Hz |
| Hubzeit | ca. 70 Sek. |
| Eigengewicht | 3040 kg |
| max. Hubhöhe | 2160 mm / 1850 mm |
| max. Gesamtbreite | 2213 mm |
| Tragfähigkeit Radfreiheber | 4000 kg |
| max. Hubhöhe Radfreiheber | 430 mm |
| Aufnahmelänge Radfreiheber | 1500-2000 mm |
| Fahrschienenbreite Radfreiheber | 608 mm |
MÖGLICHER ANWENDUNGSBEREICH
* Die Anwendungsbereiche unserer Hebebühnen sind durch die Variationsbreite der Fahrzeugmodelle und deren Aufnahmepunkte sehr vielfältig. Deshalb weisen wir Sie darauf hin, dass die angegebenen Anwendungspiktogramme nur als Orientierungshilfe dienen sollen, und nicht die tatsächliche Aufnahmeleistung unserer Produkte widerspiegeln. Die Weber GmbH übernimmt keine Haftung, dass sich alle Modelle der entsprechenden Fahrzeugklasse aufnehmen lassen. Sollten Sie Fragen oder Unsicherheiten bei der Auswahl eines geeigneten Produktes haben, beraten wir Sie gern.
LIEFERUMFANG
- Scherenhebebühne inkl. Radfreiheber wie abgebildet
- Schaltkasten mit Hydraulikaggregat
- 1 Satz Universalgummiauflagen
- 1 Kleinteileset
- Abdeckbleche für Versorgungsleitungen zum Bedienelement
VERSANDABMESSUNGEN
| Artikelgewicht | ca. 3.040,00 kg |
| Länge | ca. 537,00 cm |
| Breite | ca. 75,00 cm |
| Höhe | ca. 115,00 cm |
